主體部分： |
| |

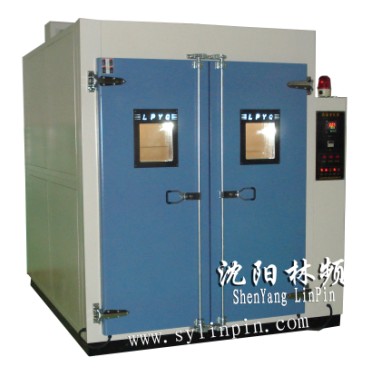

溫度老化試驗室室體底座采用6＃槽鋼焊接成網式框架，以便于在水平條件下能承受室體及人員和試件的重量，而不產生室體底面凹凸不平及開裂等。 承受力200kg/每平方厘米；
室體分為六個室體面及兩扇室體大門，門尺寸為1500㎜×1600㎜，室體外材料為優質彩鋼板內材料為鍍鋅鋼板，保溫介質為聚胺脂發泡隔熱，質輕耐抗擊，隔熱性能佳，大門拉手為集裝箱開啟式門鎖，以便于試驗人員方便的開啟大門；
空氣調節柜：此柜為試驗室溫度調節，循環的主體，本試驗室的加熱系統及溫度循環風機、平衡溫度進出風口均安裝在空氣調節柜中。 |
|
電氣控制部分： |
| |
溫度老化試驗室電器控制柜采用A3板噴塑，整體基本按室體來配合制作，使之外觀于室體更加協調；
溫度控制儀表采用全進口（日本RKC）高精度數顯P . I . D ＋S . S . R，系統同頻道協調微電腦控制儀表，控制精度高且穩定性好，可提高控制元件與界面使用之穩定性及壽命，從而有效保證了溫度的波動范圍及試驗運行；
控制精度： ±0.1℃
測溫傳感器： 鉑金電阻.PT100Ω/MV
觸控式設定、數位及直接顯示；
P . I . D 自動演算之功能，可減少人為設定時帶來之不便；
在運轉或設定中，如發生錯誤時，會提供警示迅號； |
|
保護系統： |
| |
整體設備超溫
整體設備缺相/逆相
整體設備定時
整體設備過載
其它還有漏電，運行指示，聲光報警，報警后自動停機等保護 |
|
加熱系統： |
| |
溫度老化試驗室采用遠紅外鎳合金高速加溫電加熱器；
高溫完全獨立系統；
溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益 |
|
規格與技術參數 |
| |
|
型號(CM) |
WDS-045 |
|
試驗室外部尺寸D×W×H |
210*205（含電控柜寬度）*230 |
|
工作室尺寸D×W×H |
150*150*200 |
|
電控柜尺寸 |
80*25*170 |
|
技術參數 |
溫度范圍 |
40℃～300℃恒溫 |
|
溫度均勻度 |
±3.0℃ (空載時) |
|
溫度波動度 |
±0.5℃ (空載時) |
|
溫度偏差 |
≤±3℃ |
|
升降溫速率 |
0.7～1.0℃/min |
|
時間設定范圍 |
0～999 小時 |
|
總功率 |
12KW |
|
電源電壓 |
AC380（ ±10%）V/50HZ 三相五線制 |
|
室體噪音 |
＜75dB |
|
環境溫度 |
5℃～＋28℃（24小時內平均溫度≤28℃） |
|
環境濕度 |
≤85% |
|
以上尺寸可以根據客戶訂做 | |
